Пошаговая печи-каменки

Содержание статьи:

Строительство бани не входит в список дел, которые в обязательном порядке должен выполнить каждый мужчина в своей жизни, но является одним из тех факторов, которыми принято гордиться в мужской среде. Главный атрибут парилки – печь-каменка, от ее качества будет зависеть эффективность всей бани. Построить каменку проще, чем отопительный очаг в доме. Для начинающих мастеров хорошим подспорьем станет готовая схема, где подробно изображена и описана пошаговая кладка печи для бани.

Виды банных печей и особенности их конструкции

Банные очаги бывают двух видов – с открытой и закрытой каменкой. При закрытой форме камни находятся внутри конструкции, а при отрытой они не защищены сверху. Открытая каменка способствует быстрому нагреву помещения и позволяет легко лить на булыжники воду, но быстрее охлаждается и требует постоянной топки.

В закрытой модификации камни расположены внутри дымооборотных каналов, а подача воды и выход пара осуществляются через специальные дверцы. Построить печь для бани с закрытой каменкой сложнее, эти модели имеют больший размер, но они намного эффективнее и дольше удерживают тепло.

закрытая каменка

Схема закрытой каменки

Кроме того, печное оборудование для бани можно классифицировать по расположению емкости для воды – в некоторых моделях бак является частью конструкции, а в других – бочка размещается отдельно или совсем отсутствует, если в помещении есть водопровод.

Котел может быть расположен сбоку или над каменкой – в этом случае вода нагревается от дымоходной трубы и снизу от жара, идущего от камней. Преимущество верхнего расположения – медленный нагрев жидкости и отсутствие кипения, приводящего к накипи. Недостаток – неудобство использования за счет высоты расположения бака.

Тип отдельного расположения выбирают исходя из наличия свободного места. Один из вариантов: чугунную емкость, напоминающую котелок, подвешивают к потолку на прочных тросах. Жидкость в подвешенном котле закипает быстрее, но ее несложно отлить и разбавить холодной водой или вылить полностью и почистить посудину от накипи. Камни в подобной конструкции укладывают сбоку от топки.

Порядовые схемы кладки банных печей

Кладка банной печи должна начинаться со строительства прочного фундамента – массивную кирпичную постройку дополнительно утяжеляют камни, поэтому общая масса строения достигает нескольких тонн. Глубина фундамента должна составлять не менее 50 см. Новичкам рекомендуется не спешить и сначала выложить каменку без раствора, четко следуя пошаговой схеме.

фундамент

Устройство фундамента

Печь для бани с закрытой каменкой: шаг за шагом

Эта малогабаритная печь со встроенной топкой подойдёт для относительно небольшой парилки. Особенность компактной модели в нижнем расположении водяного бака, оснащенного краном. Быстрый нагрев воды происходит за счет размещения одной стороны бака в топочной камере. Объем каменки в этой модели составляет 50 литров.

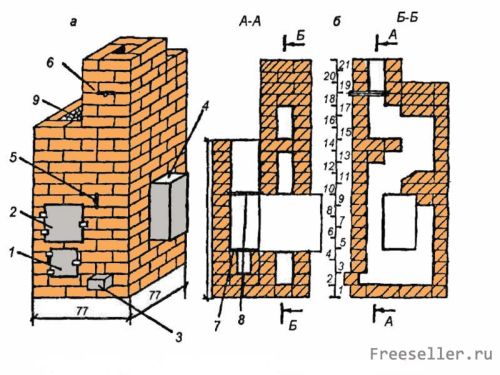

устройство банной печи

Подробная схема устройства банной печи

Для строительства необходимы такие материалы и детали:

  • 230 штук жаростойкого красного кирпича;
  • топочная дверка 2521 см;
  • поддувальная дверка 1314 см;
  • колосниковая решетка 3020 см;
  • задвижки: 1313 и 713 см;
  • водяной бак 502335 см;
  • перекрытие из чугуна или стали 5935 см;
  • 4 стальных пластины 2513 см и пластина 3813 см;
  • предтопочный лист 5070 см.

Эта схема кладки печи для бани отличается удлиненной топкой. Конструкция имеет две задвижки – нижнюю необходимо закрывать после достижения устойчивой тяги. При открытой нижней заслонке газы направляются в дымовую трубу, не попадая в нижние каналы дымооборота.

порядовка банной печи

Порядовка банной печи с баком для воды

Первый ряд, как обычно, укладывают без раствора. Над вторым рядом монтируют поддувальную дверку. Топочную дверку крепят при помощи оцинкованной проволоки на уровне четвертого ряда, разместив перед этим колосниковую решетку. На этом же этапе устанавливают емкость для воды. На бак укладывают металлический лист толщиной не менее 5 мм так, чтобы закрыть 2/3 поверхности. Топку сверху закрывает прочная чугунная плита, на которую после окончательного высыхания раствора будут уложены камни.

Упрощенная банная печь с открытой каменкой

Если схема закрытой печи кажется слишком сложной, то можно начать с простой порядовки открытой каменки. Эта конструкция имеет размеры 10262 см и справляется с отоплением небольшой парной, площадью не более девяти квадратных метров.

Футеровка топки не предусмотрена, поэтому для строительства следует выбирать высококачественный керамический кирпич марки М150 и выше и стараться делать максимально тонкие швы. На рисунке показано два варианта этой печи: с водяным баком вверху и выносной емкостью. Во втором варианте нагрев воды происходит при помощи трубы, проходящей через топку.

банная печь с открытой каменкой

Схема простейшей банной печи с открытой каменкой

кладка упрощенной каменки

Порядовка кладки упрощенной каменки

Печное мастерство приходит с годами, поэтому ждать высоких результатов в первый раз не стоит. Если нужна долговечная эффективная печь для капитальной бани, лучше обратиться к профессиональному мастеру, а опыта набираться на более простых садовых конструкциях.

Видео: порядовка банной печи


Источник: http://teploguru.ru/pechi/sxemy-poshagovoj-kladki-pechi-dlya-bani.html
